Tĩnh điện mang lại những rắc rối gì cho các nhà sản xuất
Phóng tĩnh điện (ESD) là một nguồn gây thiệt hại cho các bảng mạch và các thành phần trong lắp ráp điện tử. Nó có thể ảnh hưởng đến chất lượng của từng sản phẩm. Mặc dù nhiều người nghĩ rằng họ đang sản xuất các sản phẩm trong môi trường an toàn ESD, trên thực tế, thiệt hại liên quan đến ESD vẫn mang lại hàng tỷ đô la thiệt hại cho tất cả các ngành sản xuất điện tử mỗi năm.
Phí ổn định trong hai điều kiện:
1. Khi nó "chìm vào" một vật thể dẫn điện nhưng cách điện, chẳng hạn như tuốc nơ vít kim loại có tay cầm bằng nhựa.
2. Khi nó ở trên bề mặt cách điện (chẳng hạn như nhựa) và không thể chảy trên đó.
Tuy nhiên, nếu một dây dẫn cách điện (tuốc nơ vít) có điện tích đủ cao gần với mạch tích hợp (IC) có tiềm năng ngược lại, điện tích "vượt qua", gây ra phóng tĩnh điện (ESD).
ESD xảy ra rất nhanh với cường độ cực cao, và thường tạo ra đủ nhiệt để làm tan chảy các mạch bên trong của chip bán dẫn, và trông giống như các lỗ đạn nhỏ bị thổi bay dưới kính hiển vi điện tử, gây ra thiệt hại ngay lập tức và không thể đảo ngược. Điều nghiêm trọng hơn là mối nguy hiểm này chỉ bằng một phần mười thời gian tồi tệ đến mức nó khiến toàn bộ thành phần được thử nghiệm sau * thất bại. Trong 90% trường hợp khác, thiệt hại ESD chỉ gây ra suy thoái một phần - có nghĩa là thành phần bị hư hỏng có thể vượt qua * sau khi kiểm tra không đáng chú ý và chỉ có lỗi trường sớm sau khi nó được vận chuyển cho khách hàng. Kết quả là làm tổn hại danh tiếng của nhà sản xuất.
Tuy nhiên, khó khăn chính trong việc kiểm soát ESD là nó vô hình nhưng có thể đạt đến điểm làm hỏng các thành phần điện tử. Để tạo ra một chất thải "đánh dấu" có thể nghe được đòi hỏi một điện tích tương đối lớn khoảng 2000 volt để tích lũy, trong khi 3000 volt có thể cảm thấy một cú sốc điện nhỏ và 5000 volt có thể nhìn thấy tia lửa.
Là nguồn chính của các mối nguy hiểm ESD, tất cả các công nhân vào khu vực bảo vệ tĩnh điện (EPA, khu vực bảo vệ tĩnh điện) phải được nối đất để ngăn chặn bất kỳ sự tích tụ điện tích nào và tất cả các bề mặt phải được nối đất để duy trì mọi thứ có cùng tiềm năng để ngăn ngừa ESD xảy ra .

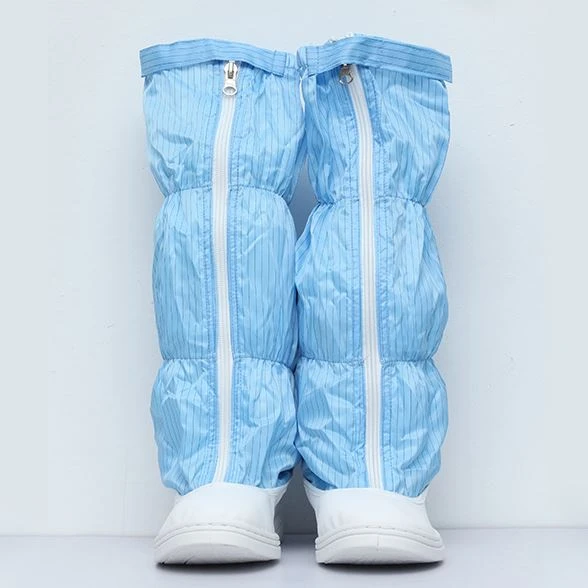

Các sản phẩm chính được sử dụng để ngăn ngừa ESD là dây đeo cổ tay, có bề mặt xoăn và tản hoặc đệm- cả hai phải được nối đất đúng cách. Các hỗ trợ bổ sung như giày dép tản nhiệt hoặc dây đai gót chân và quần áo phù hợp được thiết kế để ngăn nhân viên tích lũy và duy trì điện tích ròng khi di chuyển trong khu vực bảo vệ tĩnh điện (EPA).
Trong và sau khi lắp ráp, PCB cũng nên ngăn chặn ESD từ vận chuyển bên trong và bên ngoài. Có rất nhiều sản phẩm đóng gói bảng mạch có thể được sử dụng trong lĩnh vực này, bao gồm túi bảo vệ, hộp vận chuyển và xe đẩy di chuyển.
