Phương pháp cơ bản để thực hiện các yêu cầu chống tĩnh điện cho các nhà máy điện tử
Đầu tiên, các nguyên tắc cơ bản của bảo vệ tĩnh điện
a, ức chế sự tích tụ điện tích tĩnh;
b. Nhanh chóng, an toàn và hiệu quả loại bỏ các điện tích tĩnh đã được tạo ra.
Thứ hai, khu vực làm việc chống tĩnh điện
1. Vật liệu mặt đất
a. Nghiêm cấm sử dụng trực tiếp sàn gỗ hoặc trải len, vải lanh, thảm sợi hóa học và da sàn thông thường.
b. Mặt đất làm bằng vật liệu dây dẫn tĩnh điện, chẳng hạn như sàn nâng chống tĩnh hoặc thảm chống tĩnh trên mặt đất thông thường, nên được chọn và nối đất hiệu quả.
c. Nó được phép sử dụng sàn terrazzo được xử lý đặc biệt, chẳng hạn như đặt dây tiếp đất, thấm khí hoặc phun chất chống tĩnh điện trên mặt đất.
2, mặt đất
a. Hệ thống chống tĩnh phải có thiết bị nối đất độc lập và đáng tin cậy. Điện trở nối đất phải nhỏ hơn 10Ω. Các phương pháp nhúng và thử nghiệm phải đáp ứng các yêu cầu của GBJ 97.
b. Dây nối đất chống tĩnh không được kết nối với đường trung tính cung cấp điện và không được dùng chung với dây nối đất chống sét.
c. Sử dụng hệ thống năm dây ba pha để cung cấp năng lượng, và dây nối đất của nó có thể được sử dụng làm dây nối đất chống tĩnh điện (nhưng không được trộn lẫn dây trung tính và dây nối đất).
d. Diện tích mặt cắt ngang của đường chính nối đất không được nhỏ hơn 100mm2; diện tích mặt cắt ngang của đường trục không được nhỏ hơn 6 mm2; đường dây tiếp đất của thiết bị và bàn làm việc phải là dây bọc nhựa nhiều sợi có diện tích mặt cắt không nhỏ hơn 1,25mm2 và màu của dây nối đất phải có màu vàng-xanh.
e. Phương pháp kết nối của đường dây chính nối đất nên được hàn.
f. Thiết bị đầu cuối kết nối thiết bị chống tĩnh phải đảm bảo tiếp xúc đáng tin cậy, dễ cài đặt và tháo rời và cho phép sử dụng các đầu nối clip khác nhau, chẳng hạn như kẹp mực và ổ cắm.
3, vật liệu trần
Vật liệu trần nên được làm bằng vật liệu chống tĩnh điện. Trong trường hợp bình thường, các sản phẩm tấm thạch cao được cho phép, và các sản phẩm nhựa thông thường bị cấm.
4, vải tường
Giấy dán tường chống tĩnh điện nên được sử dụng cho vải tường. Sơn thạch cao hoặc sơn vôi thường được cho phép. Nghiêm cấm sử dụng giấy dán tường thông thường và giấy dán tường bằng nhựa.
5, kiểm soát độ ẩm
a. Độ ẩm tương đối của khu vực làm việc chống tĩnh điện phải không dưới 50%.
b. Cho phép sử dụng thiết bị tạo độ ẩm để phun chế phẩm hoặc nước để tăng độ ẩm xung quanh mà không ảnh hưởng xấu đến sản phẩm.
c. Độ ẩm của phòng máy tính phải tuân thủ các quy định có liên quan trong GB 2887 và các phòng máy tính tương tự cũng phải tuân thủ quy định này.
6, ranh giới khu vực
Khu vực làm việc chống tĩnh điện sẽ chỉ ra ranh giới của khu vực và các biển cảnh báo sẽ được treo ở những nơi rõ ràng. Các dấu hiệu cảnh báo phải tuân theo các quy định của GJB1649, và các thiết bị phòng tắm không khí bị ion hóa phải được bố trí ở lối vào của khu vực làm việc.
7, nguồn phí
Nghiêm cấm sử dụng và liên hệ với nguồn sạc dễ tạo ra điện tích tĩnh trong khu vực làm việc chống tĩnh điện (xem bên dưới).
Nguồn phí:
Bề mặt bàn làm việc, bề mặt sơn hoặc đánh vecni, veneer nhựa trơn, nhựa vinyl và bề mặt nhựa thông thường
Nhựa và da sàn thông thường, sàn gỗ sáp đánh bóng. Quần yếm vinyl thông thường, mũ, giày
Thông thường polyester, sợi tổng hợp và vải nylon, nhựa và dụng cụ điều hành đế cao su thông thường
Hộp nhựa thông thường, giá đỡ, chai, khay và các sản phẩm giấy, bọt thông thường và các công cụ di chuyển chung, máy nén, thiết bị phun, thiết bị bay hơi, vv
Thứ ba, sản phẩm điện tử chống tĩnh điện
1. Bàn làm việc an toàn tĩnh
a. Bàn làm việc an toàn tĩnh điện là một phần thiết yếu của khu vực làm việc chống tĩnh điện. Nó bao gồm một bàn làm việc, một tấm thảm chống tĩnh điện, khớp cổ tay và một dây nối đất.
b. Không nên có ít hơn hai đầu nối dây đeo trên thảm bàn chống tĩnh điện, một cho người vận hành và một cho kỹ thuật viên, thanh tra viên hoặc nhân viên khác.
c. Nếu cần thiết, bàn làm việc an toàn tĩnh điện nên được trang bị bộ khử tĩnh điện gió ion.
d. Không được phép xếp các hộp nhựa (tấm), cao su, bìa cứng, thủy tinh và các mảnh vụn khác dễ tạo ra tĩnh điện trên bàn làm việc an toàn tĩnh. Các bản vẽ và vật liệu nên được đặt trong túi giấy chống tĩnh điện.
2, dây đeo cổ tay chống tĩnh
Những người tiếp xúc trực tiếp với các thiết bị nhạy cảm tĩnh điện nên đeo dây đeo cổ tay chống tĩnh điện. Vòng tay phải tiếp xúc tốt với da người. Vòng tay phải không gây kích ứng và không dị ứng với cơ thể con người. Điện trở của hệ thống dây đeo cổ tay phải nằm trong khoảng 106-108. Phía trong.
3, thùng chống tĩnh
Trong quá trình phát triển và sản xuất thiết bị điện tử, tất cả các hộp lưu trữ và doanh thu SSD (túi linh kiện, hộp chuyển, bảng in, hộp lưu trữ linh kiện, v.v.) phải có bảo vệ tĩnh điện. Kim loại và hộp nhựa thông thường không được phép. Nếu cần thiết, hộp tote cho đơn vị lưu trữ nên được nối đất.
4, khử gió tĩnh ion
Nên sử dụng thiết bị khử tĩnh điện gió ion để loại bỏ điện tích tĩnh trên bề mặt vật liệu cách điện.

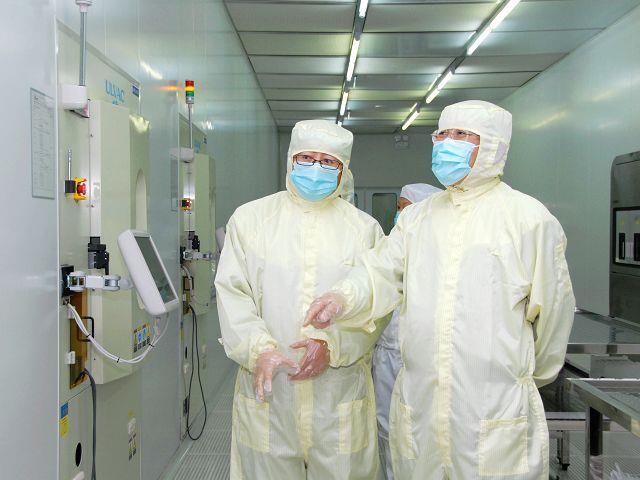

5, áo chống tĩnh điện
a. Những người vào khu vực làm việc chống tĩnh điện hoặc liên hệ với SSD nên mặc áo chống tĩnh điện. Các loại vải chống tĩnh điện phải đáp ứng các yêu cầu của GB 12014.
b. Trong môi trường có độ ẩm tương đối lớn hơn 50%, quần yếm chống tĩnh điện được phép sử dụng các sản phẩm bông nguyên chất.
6, giày chống tĩnh điện
Những người vào khu vực làm việc chống tĩnh điện hoặc tiếp xúc với SSD nên mang giày chống tĩnh điện. Giày làm việc chống tĩnh điện phải tuân thủ các quy định có liên quan của GB4385. Giày bình thường thường được cho phép, nhưng một bó giày dẫn hoặc dây đeo gót chân nên được sử dụng cùng một lúc.
7, phương tiện vận chuyển chống tĩnh điện
