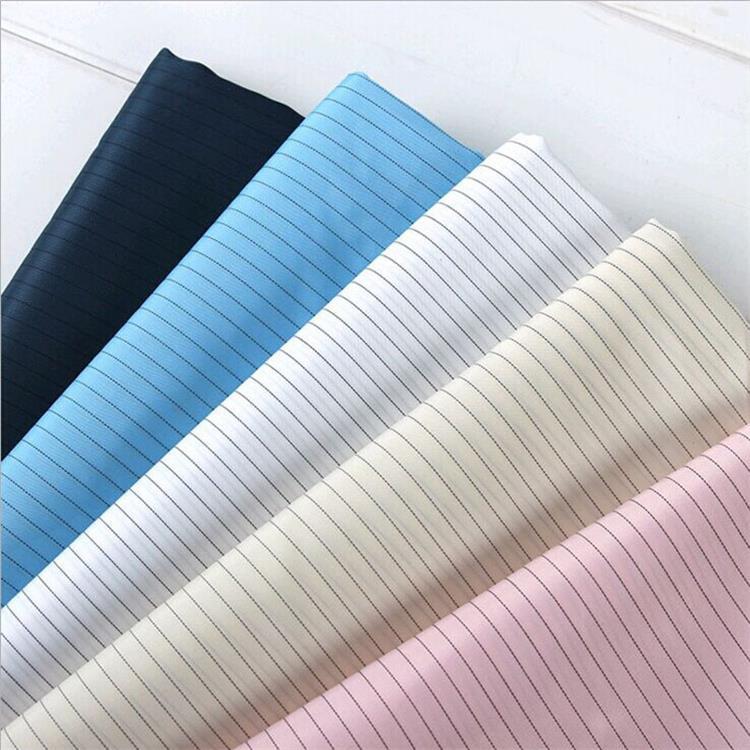

Phương pháp thử cho vải chống tĩnh điện
Việc đánh giá hiệu suất chống tĩnh điện của các loại vải chống tĩnh điện nên dựa trên các tính chất khác nhau của vải và các vật phẩm thử nghiệm sẽ thay đổi theo phương pháp. Thử nghiệm tĩnh điện bao gồm thử nghiệm các thông số công suất tĩnh nguy hiểm, kiểm tra tính chất tĩnh của vật liệu và sản phẩm, và kiểm tra độ nhạy tĩnh điện của vật liệu dễ cháy nổ. Các thông số chính mô tả tính chất tĩnh điện của vật liệu hoặc sản phẩm là điện trở suất, điện trở rò rỉ, mật độ điện tích và thời gian bán hủy, điện áp sạc triboelectric và thời gian bán hủy. Việc đánh giá hiệu suất của vải chống tĩnh chủ yếu bao gồm chỉ số điện trở, điện áp tĩnh và thời gian bán hủy, mật độ bề mặt tích điện và các chỉ số khác, cũng như các chỉ số kiểm tra độ chính xác thấp đơn giản như thử nghiệm hút, kiểm tra Zhangfan và kiểm tra tấm kim loại hấp thụ.
Phương pháp A (phương pháp nửa đời, giống như FZ / T01042-1996): Mẫu được đặt trên nền kim loại tùy chọn được thải ra với điện áp cao là +10 kV trong 30 giây và nửa đời của cảm ứng điện áp được đo. Phương pháp này có thể được sử dụng để đánh giá các đặc tính suy giảm tĩnh điện của vải, nhưng trạng thái tiếp xúc của các mẫu có chứa các sợi dẫn điện trên nền kim loại nền tảng không thể được kiểm soát. Khoản phí này nhanh chóng bị rò rỉ khi các sợi dẫn điện tiếp xúc tốt với nền tảng và tốc độ phân rã được so sánh với hàng dệt thông thường khi tiếp điểm kém. Tương tự, các kết quả thử nghiệm thu được bằng cùng một mẫu trong các điều kiện vị trí khác nhau là cực kỳ khác nhau, do đó, nó không thích hợp cho việc đánh giá các tính chất chống tĩnh điện của các loại vải có chứa xơ dẫn điện.
Phương pháp B (phương pháp điện áp ma sát ma sát, về cơ bản giống như FZ / T01061-1999): 4 mẫu (2 x 2 vĩ độ, 4 cm x 8 cm) được đặt trên trống và trống được quay ở 400 r / phút. Tiêu chuẩn vải (nylon hoặc polypropylene) ma sát, kiểm tra giá trị tối đa (V) của điện áp sạc mẫu trong vòng 1 phút. Do kích thước mẫu quá nhỏ nên sự phân bố của các sợi dẫn điện sẽ thay đổi rất nhiều với vị trí lấy mẫu cho các loại vải có các sợi dẫn điện được nhúng, vì vậy nó không thích hợp cho các tính chất chống tĩnh điện của các sợi dẫn điện có chứa các loại vải chống tĩnh điện. đánh giá của.
Phương pháp C (phương pháp mật độ bề mặt tích điện, về cơ bản giống như FZ / T01060-1999): Lượng điện tích được đo bằng xi lanh Faraday sau khi mẫu được cọ xát bằng vải tiêu chuẩn nylon theo cách cụ thể trong điều kiện quy định, và mật độ bề mặt tích điện thu được theo cỡ mẫu. (μC / m2). Phương pháp mật độ bề mặt điện tích phù hợp để đánh giá các loại vải khác nhau, bao gồm cả độ khó tích lũy tĩnh điện bằng các loại vải có ma sát. Các kết quả đo được có mối tương quan chặt chẽ với mức độ hấp thụ tro của mẫu. Do việc sạc triboelectric giữa mẫu và vải tiêu chuẩn được thực hiện bằng thao tác thủ công, tính nhất quán của các điều kiện thử nghiệm, độ chính xác và độ lặp lại của các kết quả thử nghiệm dễ bị ảnh hưởng bởi phương pháp vận hành.
Phương pháp D (phương pháp thu phí quần áo esd tại thời điểm cởi quần áo): Sau khi quần áo làm việc được cọ xát vào đồ lót sợi hóa học một cách cụ thể, quần áo làm việc được lấy ra, và lồng Faraday được đặt vào, và số tiền phí ( μC / mảnh) thu được. Đối tượng thử nghiệm của phương pháp này được giới hạn trong quần áo, nhưng vì vật liệu của đồ lót không được chỉ định, phương pháp ma sát khó phù hợp và không có khả năng so sánh.
