Cách đo tĩnh điện trong sản phẩm
1. Phương pháp:
Các phương pháp thường được sử dụng để đo điện trở cao là phương pháp trực tiếp và phương pháp so sánh.
Phương pháp trực tiếp bao gồm đo điện áp DC đặt vào mẫu và dòng điện chạy qua nó để xác định điện trở của mẫu. Các phương pháp trực tiếp chủ yếu bao gồm phương pháp điện kế và phương pháp khuếch đại DC (phương pháp đo điện trở cao). Các phương pháp so sánh chủ yếu bao gồm phương pháp điện kế và phương pháp cầu.
2. Độ chính xác:
Đối với điện trở lớn hơn 10Ω (10 ohm), sai số của thiết bị phải nằm trong khoảng ±20%; đối với điện trở không lớn hơn 10Ω (10 ohm), sai số của thiết bị phải nằm trong khoảng ±10%.
3. Bảo vệ:
Vật liệu cách điện dùng trong dụng cụ đo thường chỉ có những tính chất tương tự như vật liệu được đo. Lỗi kiểm tra trong mẫu có thể do những nguyên nhân sau:
① Dòng điện rò gây ra bởi điện áp ký sinh bên ngoài. Độ lớn của chúng thường không được biết rõ và chúng thể hiện các đặc tính trôi dạt;
② Vật liệu cách điện của mạch đo được mắc song song với điện trở mẫu, điện trở tiêu chuẩn hoặc thiết bị đo dòng điện.
Sử dụng vật liệu cách nhiệt có điện trở suất cao có thể cải thiện sai số đo nhưng phương pháp này làm cho thiết bị đắt tiền và cồng kềnh, đồng thời vẫn không mang lại kết quả khả quan đối với các mẫu có điện trở suất cao. Một phương pháp cải tiến thỏa đáng hơn là sử dụng công nghệ bảo vệ, bao gồm việc đặt các dây dẫn bảo vệ tại tất cả các điểm cách điện chính để chặn dòng điện rò có thể gây ra lỗi; những dây dẫn này được kết nối với nhau để tạo thành một hệ thống bảo vệ, tạo ra một mạng lưới ba-thiết bị đầu cuối với các thiết bị đầu cuối đo lường. Khi hệ thống dây điện được kết nối đúng cách, tất cả các dòng điện rò từ điện áp ký sinh bên ngoài sẽ được hệ thống bảo vệ chuyển hướng xuống phía dưới mạch đo, giúp giảm đáng kể khả năng xảy ra lỗi.
Điện thế điện phân, điện thế tiếp xúc hoặc điện thế nhiệt giữa các cực được bảo vệ và bảo vệ của hệ thống có thể được bù khi chúng nhỏ, ngăn chúng gây ra sai số đáng kể trong phép đo.
Trong phép đo dòng điện, do điện trở giữa các đầu nối được bảo vệ và được bảo vệ, nối song song với thiết bị đo dòng điện, có thể gây ra sai số, nên giá trị trước phải bằng ít nhất 10 lần và tốt nhất là 100 lần điện trở đầu vào của thiết bị đo dòng điện. Trong phương pháp cầu, các cực được bảo vệ và các cực đo có điện thế gần như nhau. Tuy nhiên, một điện trở tiêu chuẩn trong cầu được mắc song song với điện trở giữa các đầu nối không được bảo vệ và được bảo vệ; do đó, giá trị sau phải bằng ít nhất 10 lần và tốt nhất là 20 lần điện trở tiêu chuẩn.
Trước khi bắt đầu thử nghiệm, hãy ngắt kết nối nguồn điện và mẫu để đo sơ bộ. Thiết bị phải biểu thị điện trở vô hạn trong phạm vi độ nhạy của nó. Thiết bị có thể được kiểm tra hoạt động bình thường bằng cách sử dụng điện trở tiêu chuẩn có giá trị đã biết.
Điện trở suất
Để đo điện trở suất, hệ thống bảo vệ được sử dụng phải có khả năng bù các lỗi do dòng điện bề mặt gây ra. Đối với các mẫu có độ rò rỉ bề mặt không đáng kể, có thể loại bỏ lớp bảo vệ khi đo điện trở suất thể tích.
Chiều rộng khe hở trên bề mặt mẫu giữa điện cực được bảo vệ và điện cực đo phải đồng đều và khe hở phải càng hẹp càng tốt để không gây ra sai số đo do rò rỉ bề mặt; trong sử dụng thực tế, tối thiểu là 1 mm.

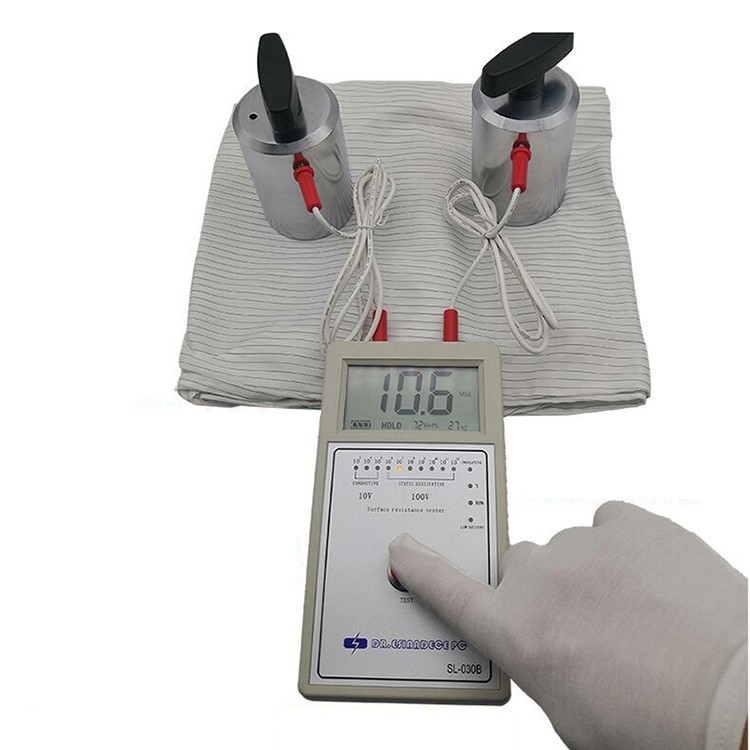

Điện trở suất bề mặt
Để xác định điện trở suất bề mặt, hệ thống bảo vệ được sử dụng phải bù đắp cho ảnh hưởng của điện trở suất thể tích càng nhiều càng tốt.
