ESD Wrist Strap Tester

1.ESD dây đeo cổ tay Tester thông số kỹ thuật

Vật liệu: nhựa ESD.

Sản phẩm cung cấp điện: 9V pin kiềm。

Phạm vi kiểm tra: 750KΩ-10MΩ

Nó có thể phát hiện khác nhau dây đeo cổ tay biểu diễn (dây hoặc dây đeo cổ tay không dây), kích thước nhỏ, trọng lượng nhẹ, dễ sử dụng, phát hiện trực quan.

Trọng lượng: 145g, Thể tích: 71 * 90 * 28mm.

Ưu điểm: Sản phẩm này nhỏ, nhẹ và dễ sử dụng. Mỗi dây đeo cổ tay có thể được kiểm tra tại bất kỳ vị trí nào để kiểm tra xem dây đeo cổ tay có tốt hay không. Nếu giá trị điện trở không nằm trong phạm vi tiêu chuẩn (750K≤R≤10MΩ) hoặc nguồn quá thấp, báo thức sẽ tự động được bật, đèn đỏ sẽ sáng bằng âm báo thức.

Hướng dẫn vận hành:

Hãy chắc chắn rằng dây đeo cổ tay esd tiếp xúc với thiết bị kiểm tra dây đeo cổ tay. Nhấn nút "PUSH ON". Nếu kiểm tra vượt qua, chỉ báo màu xanh lá cây "OK" sẽ sáng lên. Nếu dây đeo cổ tay bị hỏng hoặc không nằm trong phạm vi kháng cự tiêu chuẩn Đèn đỏ có âm báo thức.

Thận trọng:

Kiểm tra dây đeo cổ tay trước khi sử dụng dây đeo cổ tay để đảm bảo hiệu suất tốt;

Người đeo dây đeo cổ tay đặt phần kim loại của dây đeo cổ tay không dây vào kim loại lỗ trên thiết bị kiểm tra dây đeo cổ tay.

2.Ứng dụng:

ESD dây đeo cổ tay thử nghiệm là phổ biến nhất và cơ bản ESD sản phẩm bảo vệ thường được sử dụng trong SMT.

Dây chuyền lắp ráp công nghiệp và điện tử. Dễ sử dụng trong hoạt động, loại tiết kiệm nhất.

Sức đề kháng bề mặt	Hiển thị ánh sáng	Kết quả
800 nghìn OHM đến 10 triệu OHM	Đèn xanh lục trên	OK bình thường
Hơn 8 triệu OHM	Đèn vàng bật sáng	CHÀO Cao
Ít hơn 800K OHM	Đèn đỏ bật sáng	LO Thấp

3. The nguyên tắc của chống tĩnh dây đeo cổ tay tester

a.Các kết nối của dây đeo cổ tay tĩnh điện và dây nối đất

b.Contact kháng giữa dây đeo cổ tay tĩnh điện và da

c.Cách kết nối với các công cụ nối đất như tấm tĩnh điện, thảm, vv

Các hệ thống nối đất khác nhau có thể được kiểm tra nhanh chóng và dễ dàng tại bất kỳ vị trí nào. Loại bỏ thiệt hại gây ra bởi tĩnh điện và đảm bảo sự an toàn của mỗi nhân viên. Máy thử được sử dụng rộng rãi và có thể được kết nối với tất cả các dây đeo cổ tay có dây ESD với giắc chuối. Nhiều dây đeo cổ tay có thể được sử dụng rất tốt với những ưu điểm của các điểm tiếp xúc chặt chẽ, điện trở tiếp xúc thấp, kết nối tốt, tuổi thọ cao và hiệu suất chống oxy hóa tốt.

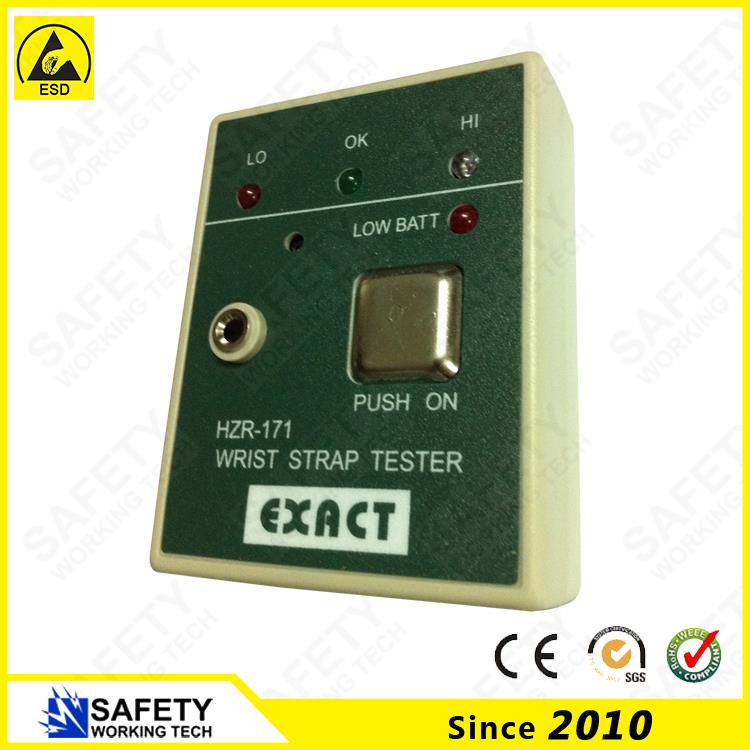

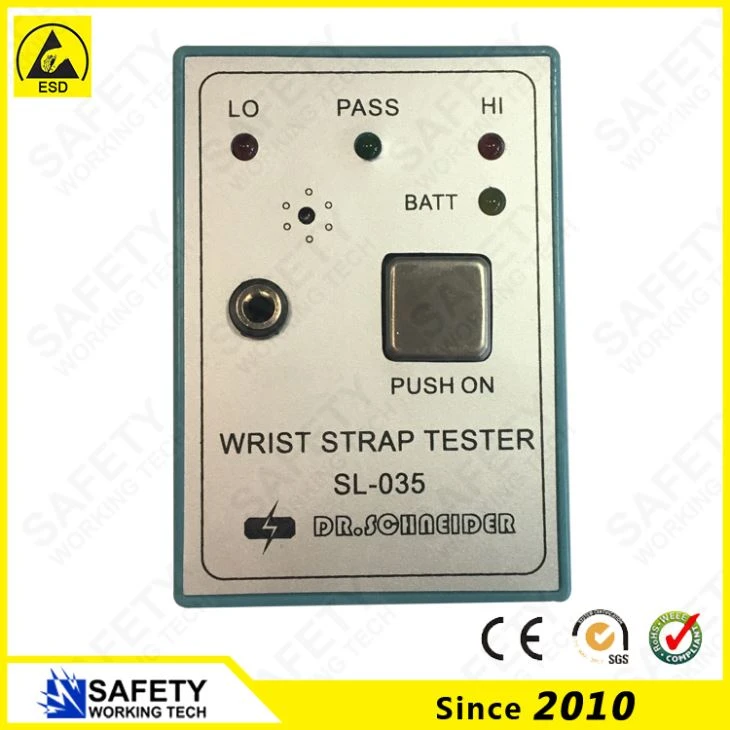

4. Hình ảnh kiểm tra dây đeo cổ tay ESD

wrist strap monitor.jpg
